伊士曼

特    性

1、涂層自動(dòng)流平，表面平整光亮；

2、無(wú)接縫、不起塵、表面易于清潔；

3、無(wú)溶劑，環(huán)保型；

4、可快速泄露靜電荷，防止因靜電積累導(dǎo)致電子元器件損毀和火災(zāi)；

5、密實(shí)的表面可以抵抗多種化學(xué)品的侵蝕；

用    途

適用于電子、通訊、印刷、機(jī)房、精密機(jī)械、粉體、化學(xué)、兵工、航天等行業(yè)需防靜電場(chǎng)所

物理參數(shù)

甲組

乙組

丙組

顏  色

淺黃近于無(wú)色

可調(diào)

無(wú)色

比  重

0.95±0.02

1.50±0.05

0.85±0.05

配合重量比

甲∶乙∶丙＝1∶5∶0.1

使用時(shí)間

30分（15℃）

20分（25℃）

10分（35℃）

可走人時(shí)間

48h（15℃）

24h（25℃）

12h（35℃）

完全固化時(shí)間

10d（15℃）

7d（25℃）

4d（35℃）

VOC含量

<2%（混合后）

性能指標(biāo)

試驗(yàn)項(xiàng)目

測(cè)試方法

指標(biāo)

抗壓強(qiáng)度/ Mpa

GB/T17671-1999

≥70

耐磨性（750g/500r）/g

GB1768-79

≤0.02

表面電阻/Ω

SJ/T 11159-1998

1.0×10⁶～1.0×10⁹

耐機(jī)油、柴油

浸泡60天

無(wú)變化

耐20%硫酸

浸泡20天

無(wú)明顯變化

耐20%氫氧化鈉

浸泡30天

無(wú)變化

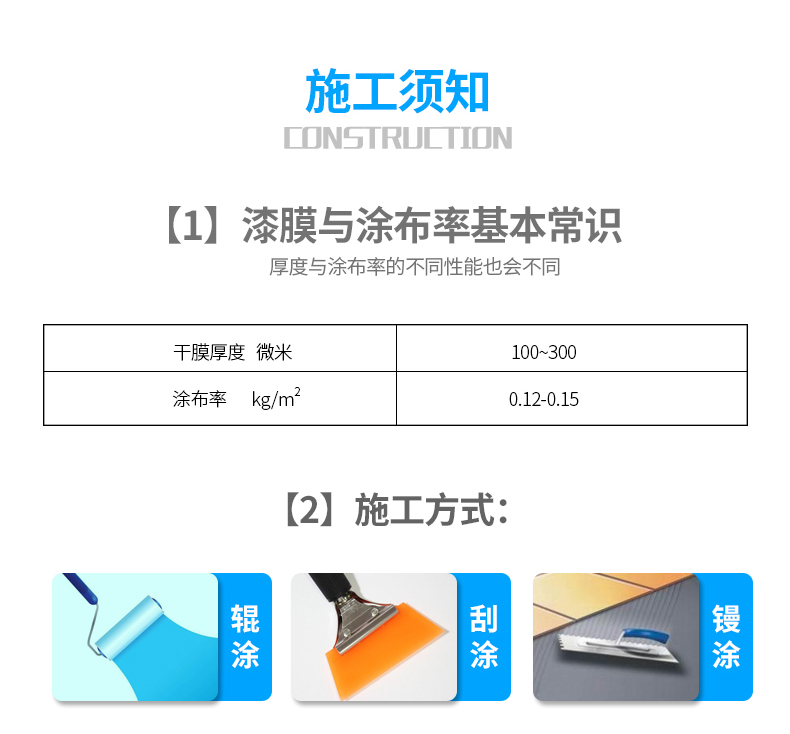

施工說(shuō)明

混合

貯存過(guò)程中，乙組可能會(huì)有輕微沉淀，混合前先將乙組充分?jǐn)嚢杈鶆?；按比例將甲、乙組份倒入攪拌桶后攪拌均勻，注意倒出混合料時(shí)不允許把桶壁和桶底粘附的混合料刮出，防止可能出現(xiàn)的混合不均勻情況。

施工方法

底涂層：伊士曼^?FD^#環(huán)氧防靜電底油，參考用量為0.15kg/m²左右，具體應(yīng)根據(jù)現(xiàn)場(chǎng)基面情況而定，達(dá)到均勻成膜為準(zhǔn)；

導(dǎo)電銅箔：以橫向縱向每隔2米鋪設(shè)銅箔，并按GBJ 97方法接地。接地電阻應(yīng)小于10Ω；

中涂層：視基面的平整度和強(qiáng)度,用伊士曼^?ESM-FZ無(wú)溶劑防靜電中涂調(diào)配石英砂或石英粉施工到所需厚度；

面涂層：用專用帶齒鏝刀直接把ESM-E8混合料刮涂在表面電阻合格的中涂層上，并用帶齒滾筒消泡

參考用量

0.8-1.5 kg/m²（甲、乙組份混合物）

漆膜面層厚度

約0.5-1.1mm

工具清洗

伊士曼^?ESM-X-1環(huán)氧稀釋劑

施工條件

建議在10℃以上使用本品，為避免水汽凝結(jié)，要求施工基面干燥潔凈，空氣相對(duì)濕度小于80%。

注意事項(xiàng)

使用時(shí)間以5kg配料量計(jì)，氣溫升高時(shí)或配料量增加時(shí)，使用期會(huì)相應(yīng)縮短；

施工時(shí)環(huán)境清潔，空氣干爽、無(wú)塵?？諝饬魍ㄟm量控制，以免引入外界雜質(zhì)，影響表面裝飾效果；

防靜電中涂層干燥后表面電阻應(yīng)小于1.0×10⁵Ω；

要求一次成型,不能采用多道涂裝工藝施工面漆,否則會(huì)嚴(yán)重影響導(dǎo)電性

在施工和固化期間，空氣相對(duì)濕度大于80%時(shí)，漆膜表面會(huì)有失光、發(fā)花現(xiàn)象；

貯    存

密封貯存于陰涼通風(fēng)處，防潮、防曬、防凍

保 質(zhì) 期

6個(gè)月

安    全

小心使用本品。吞服是有害或致命的，如果吞服應(yīng)立即求醫(yī)。皮膚、眼睛不得接觸本品。時(shí)刻注意采取預(yù)防措施，防火防爆。殘留物的處理應(yīng)遵守有關(guān)國(guó)家或當(dāng)?shù)卣陌踩ㄒ?guī)。

重要聲明

伊士曼公司保證產(chǎn)品生產(chǎn)質(zhì)量。這里提供的建議和信息來(lái)源于我們獨(dú)立的實(shí)驗(yàn)室，在可控的條件下是準(zhǔn)確無(wú)誤的，但是由于在產(chǎn)品使用過(guò)程中，我們無(wú)法進(jìn)行直接和持續(xù)的控制，因此，無(wú)論是否采用所提供的建議、推薦、方案和資料，伊士曼公司不承擔(dān)由于產(chǎn)品使用而引發(fā)的任何直接或間接責(zé)任。

公布日期

2016年1月（第四版）
